采用单摇臂、长轴距结构，高强度工作装置和车架，崛起力大，牵引力大，稳定性好，工作装置动作循环时间短，具有优越的整体性能，适合矿山重载使用；
·前后车架铰点对中布置，转向时前后轮轮迹重合，提高通过性，延长轮胎使用寿命；
·工作装置关键铰接点采用防尘结构，延长销轴使用寿命；
·配加大散热面积的水箱，使柴油机系统热平衡效果更好，适应恶劣工况下连续作业；
·增加液压油散热器，使液压系统热平衡效果更好，适应恶劣工况下连续作业；
·双泵合流液压系统，高效节能，动力性好；
·全液压同轴流量放大转向系统，操纵灵活，性能可靠；
·配置高档江森免维护蓄电池，工作可靠稳定。

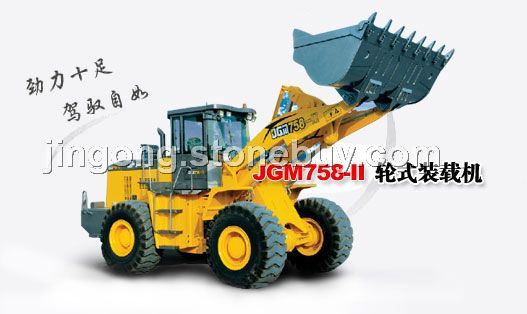

产品主要性能参数（JGM758-Ⅱ）
整机操作质量
17300kg
标准斗容量
2.3-3.6m3
额定载荷
5000kg
**牵引力
150KN
**掘起力
170KN
**爬坡能力
30°
**卸载高度
3100mm
对应卸载距离
1220mm
整机外型尺寸（长×宽×高）
7782×2990×3410mm
发动机
上柴C6121柴油机
型号
C6121ZG50(C0106)
型式
4冲程、直列、水冷、直喷增压式柴油机
汽缸数-缸径×行程
6-121×152mm
**扭矩
843Nm
额定功率
162KW(220HP)
额定转速
2200r/min
传动系统
变矩器型式
WG200自带单级三元件
变速箱型式
柳州ZF电控变速箱
档位
电控换档，四档前进，三档后退
对应行走速度
前进 Ⅰ 档………0-7km/h
前进 Ⅱ 档………0-11km/h
前进 Ⅲ 档………0-23km/h
前进 Ⅳ 档………0-38km/h
后退 Ⅰ 档………0-7km/h
后退 Ⅱ 档………0-11km/h
后退 Ⅲ 档………0-23km/h
驱动桥
桥总速比23.5，轮边减速比6.35
前桥
AP412柳州ZF湿式制动桥
后桥
AP410柳州ZF湿式制动桥
轮胎规格
23.5-25
轮胎气压
0.27-0.32MPa
转向系统
型式
全液压同轴流量放大转向系统
转向角
前后车架折腰左右各±35°
*小转弯半径
铲斗外侧：7050mm
后轮外侧：6550mm
液压系统
系统工作压力
17.0MPa
动臂提升时间
≤6.5s
三项和时间
≤12s
制动系统
行车制动
MICO液压制动系统
停车制动
鼓式停车制动
加油容量
燃油箱
230L
液压油箱
270L
·可选部件
·标准装备
·柴油机：
东风康明斯6CTA8.3：160kw/2200rpm
·煤炭斗、岩石斗
·带多种工作装置的变形机：
侧卸装载机、高卸装载机
·铲斗自动放平装置，动臂举升限位装置
·自动称重装置
·自动集中润滑装置
·暖风、空调（冷暖）
·GRAMMER 豪华座椅（扶手、头枕、安全带、文件袋）
·上柴C6121柴油机
·MICO液压制动系统
·WG200自带变矩器
·鼓式停车制动
·柳州ZF电控变速箱WG200
·标准轮胎23.5-25（16PR）
·前桥AP412柳州ZF湿式制动桥
·免维护蓄电池2×12V
·后桥AP410柳州ZF湿式制动桥
·启动马达24V，7.5KW
·先导操纵液控阀：动臂和铲斗
·交流发电机28V, 55A
·举升油缸和翻斗油缸
·豪华型工程座椅
·标准动臂、标准铲斗
·AM/FM收放机
