·采用单摇臂、长轴距结构，高强度工作装置和车架，崛起力大，牵引力大，稳定性好，工作装置动作循环时间短，具有优越的整体性能，适合矿山重载使用；
·前后车架铰点对中布置，转向时前后轮轮迹重合，提高通过性，延长轮胎使用寿命；
·工作装置关键铰接点采用防尘结构，延长销轴使用寿命；
·配加大散热面积的水箱，使柴油机系统热平衡效果更好，适应恶劣工况下连续作业；
·增加液压油散热器，使液压系统热平衡效果更好，适应恶劣工况下连续作业；
·双泵合流液压系统，高效节能，动力性好；
·全液压同轴流量放大转向系统，操纵灵活，性能可靠；
·配置高档江森免维护蓄电池，工作可靠稳定。

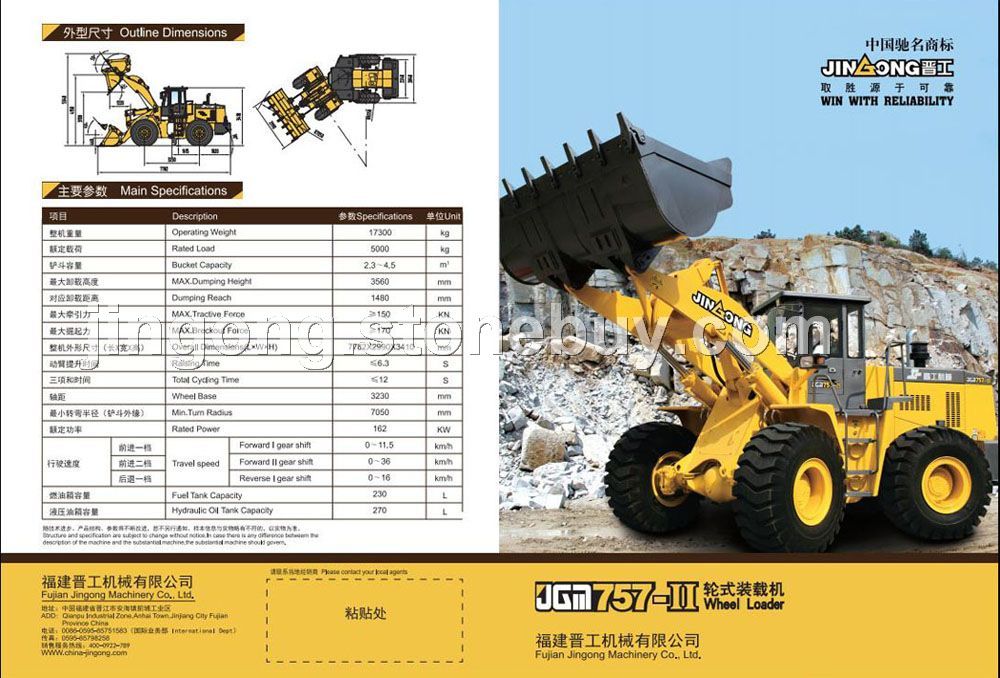

产品主要性能参数

整机操作质量
17300kg

标准斗容量
2.3-4.5m3

额定载荷
5000kg

**牵引力
150KN

**掘起力
170KN

**卸载高度
3560
对应卸载距离
1480mm

整机外型尺寸（长×宽×高）
7782×2990×3410mm

发动机
潍柴斯太尔

型号
WD10G220E11

型式
4冲程、直列、水冷、直喷增压式柴油机

汽缸数-缸径×行程
6-126×130mm

**扭矩
843Nm

额定功率
162KW(220HP)

额定转速
2200r/min

传动系统

变矩器型式
单级四元件双涡轮液力变矩器

变速箱型式
行星式液压换档

档位
两档前进,一档后退

车速
前进 Ⅰ 档………0-11.5km/h
前进 Ⅱ 档………0-36km/h
倒档………0-16km/h

　
　

　
　

轮胎规格
23.5-25

轮胎气压
0.27-0.32MPa

转向系统

型式
全液压同轴流量放大转向系统

转向角
前后车架折腰左右各±35°

*小转弯半径
铲斗外侧：7050mm

后轮外侧：6550mm

液压系统

系统工作压力
16.0MPa

动臂提升时间
≤6.3s

三项和时间
≤12s

制动系统

行车制动
气顶油钳盘式四轮制动

停车制动
气控夹钳盘式制动

加油容量

燃油箱
230L

液压油箱
270L




·可选部件
·标准装备

·柴油机：
上柴C6121ZG：162kw/2200rpm
东风康明斯6CTA8.3：160kw/2200rpm
·驱动桥:
美驰驱动桥(气顶油钳盘制动)
·轻物料斗、岩石斗
·带多种工作装置的变形机：
侧卸装载机、高卸装载机
·铲斗自动放平装置，动臂举升限位装置
·自动称重装置
·自动集中润滑装置
·风机、暖风、空调（冷暖）
·GRAMMER 豪华座椅（扶手、头枕、安全带）
·潍柴WD10G220E11发动机
·钳盘式行车制动
·双涡轮液力变矩器
·标准轮胎23.5-25(16PR)
·行星式动力换档变速箱
·免维护蓄电池2×12V
·晋工驱动桥
·启动马达24V，8.1KW
·软轴操纵两联阀：动臂和铲斗
·交流发电机24V, 55A
·举升油缸和翻斗油缸
·豪华型工程座椅
·标准动臂、标准铲斗
·AM/FM收放机
